Comment fonctionne un visuel Electroluminescent ?

L'Electroluminescence est obtenue par un phénomène optique et électrique qui permet d'illuminer une surface ou des zones. Ce phénomène physique crée de la lumière par la stimulation des particules de phosphore par un courant électrique. Ce courant électrique est produit par un convertisseur qui envoie un courant alternatif ou direct en fonction des effets recherchés.

détail fabrication visuel électroluminescent

.

Comment est composé un visuel Electroluminescent ?

Un visuel électroluminescent est composé de 5 couches assemblée d'une épaisseur d'environ 1 mm. Cette épaisseur est très proche du PVC que nous employons pour l'impression de nos stands ce qui nous permet d'intégrer cette technologie dans nos structures de stands modulaires. Le visuel électroluminescent est alimenté par un cable plat discret au dos ce qui ne laisse apparaître aucun fil sur votre stand.

.

Schéma d'un visuel Electroluminescent

schéma visuel électroluminescent

Quelles dimensions de visuel électroluminescent sont réalisables ?

Nous sommes capables de produire des visuels sur une largeur maximale de 1,20 m et d'une longueur de 2,5 m. Les dimensions qui nous intéressent pour une intégration dans une structure de stand modulaire isoframe ou dans un stand parapluie premium sont de 70 cm x 223 cm ou 80 cm x 229 cm pour la réalisation d'un lé. Les petits formats DIN classiques ou sur mesures sont également possibles.

verso visuel EL

.

Quelles formes sont possibles d'être réalisées ?

Les visuels électroluminescents sont réalisables dans toutes les formes possibles, carrées, rectangulaires, rondes, triangles ou à l'aide d'un outil de découpe spécifique.

.

Comment transporter mes visuels Electroluminescents ?

Les visuels électroluminescents se transportent exactement de la même façon qu'un visuel classique en PVC pour stand modulaire ou portable. D'une densité de 0,63g au cm2, ils sont souples et flexibles à la fois ce qui autorise de les rouler pour les glisser dans un container de transport ou un sac type "Drum" pour les protéger.

.

Peut on choisir la couleur des lampes Electroluminescentes ?

Oui il existe deux coloris naturels de lampes électroluminescentes : Blanc et Bleu/Vert. Les lampes blanches une fois laminées autorisent des spectres de couleur jaune et rouge alors que les lampes bleues/vertes se déclineront plutôt vers du orange rouge. Dans le cadre d'un visuel imprimé nous privilégierons plutôt l'utilisation de lampes blanches pour éviter tout changement de chromie avec la transparence du visuel éclairé.

.

Comment alimenter un visuel Electroluminescent ?

En fonction du type d'éclairage retenu, qu'il soit fixe ou animé par une séquence pré enregistrée, nous utiliserons 2 types de convertisseurs. Soit par courant continu (DC) soit par courant alternatif (AC). Le choix de la taille du convertisseur se fera en fonction de la taille des lampes EL qui serviront à illuminer votre visuel. Ces convertisseurs sont à brancher sur une prise secteur 220V. Nous pouvons proposer une alimentation par batterie 12V ou 24V pour les formats inférieurs au A4.

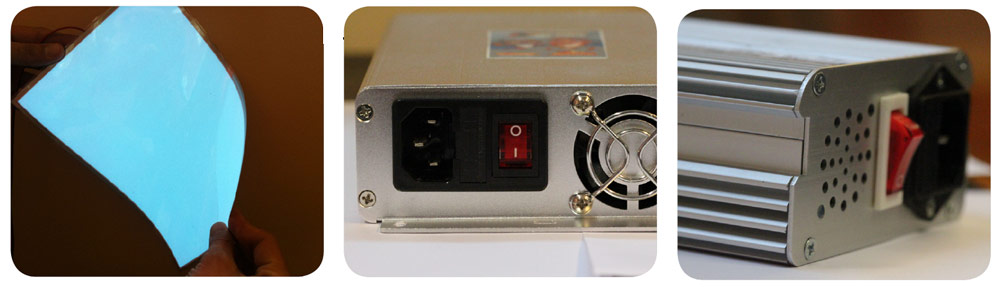

convertisseur visuel electroluminescent

.

Quelle est la puissance d'une lampe Electroluminescente ?

La puissance de nos feuilles électroluminescentes est comprise entre 300 et 400 lux soit entre 70 et 110 cd/m2 (cd = candéla). Le candéla étant l'unité de mesure qui sert à mesurer l'intensité lumineuse alors que le lux sert à mesurer l'éclairement lumineux. Les feuilles électroluminescentes bleu/vert sont 30% plus lumineuses que les feuilles EL blanches car l'ajout de pigment ajouté à partir du bleu/vert pour obtenir du blanc atténue la luminosité. Cette intensité est considérée comme suffisante pour illuminer des visuels publicitaires ou des visuels de stand. Nous pouvons obtenir des luminosités plus puissantes à 366 cd/m2 (+1300 Lux) par l'utilisation d'un convertisseur plus puissant associé à un procédé chimique spécifique à notre usine. Les lampes électroluminescentes consomment très peu d'énergie, environ 5W au cm2

mesure de l'intensité de la lumière

.

Quelle est la durée de vie d'un visuel de stand Electroluminescent ?

En comparaison d'autres sources de lumière telles que la lampe à incandescence qui utilisent des filaments ou dégagent du gaz comme c'est le cas avec la technologie LED, les visuels électroluminescents ne cassent pas ! Leur luminosité s'atténue au fil de leur utilisation et on peut estimer leur durée de vie à environ 12 000 heures ! Dans le cas d'un visuel de stand utilisé 5 fois par an pendant 3 jours, nous pouvons estimer une durée de vie d'environ 80 ans ! ce qui est largement supérieur à la durée de vie du contenu même du visuel.

Evolution de la durée de vie des visuels Electroluminescents

Candela/m2 V/AC En heures 6h/24h (en mois) 12h/24h (en mois) 18/24h (en mois) 24/24h (en mois) 37,7 200 18278 101,5 50,8 33,8 25,4 41,1 210 16556 92 46 30,7 23 44,5 220 14833 82,4 41,2 27,5 20,6 49,7 230 13111 72,8 36,4 24,3 18,2 53,1 240 11389 63,3 31,6 21,1 15,8 56,5 250 9667 53,7 26,9 17,9 13,4 60,6 260 7644 44,1 22,1 14,7 11,0 64,4 270 6222 34,6 17,3 11,5 8,6 68,5 280 4500 25,0 12,5 8,3 6,2

Les visuel EL sont également utilisables en extérieur grâce à un traitement anti UV qui les rends aussi imperméables selon la norme IP67. Il conviendra de protéger l'alimentation des projections d'eau en l'isolant de l'extérieur. La lamintation protège aussi les visuels EL des chocs, des rayures et des agressions telles que la pluie et le froid.

.

Quelle est la taille et la puissance du transformateur ?

Nous proposons plusieurs tailles de transformateur/convertisseur que nous adaptons en fonction de la taille du visuel et/ou de l'animation à jouer. Un rapide calcul de surface permet de déterminer la puissance nécessaire en cm2 pour illuminer un visuel. Le transformateur peut dans certains cas être installé à plusieurs dizaines de mètres du visuel, il conviendra d'adapter la puissance du transformateur pour palier la perte de puissance liée à la distance de cable.

Puissance et taille des transformateurs

Transformateur

110/220V

Surface de bande éclairée

en cm2

Dimension

en cm

Poids

en kg

Ampérage max

en A

Puissance max

en Watt

600N 645-399 21x9,2x7,9 1,1 0,25 30 2200A 399-11600 26,5x9,5x7,9 2,1 0,75 90 2200B 11600-16800 26,5x9,5x7,9 2,1 0,83 100 12KN-A 16800-22600 34x23,4x10,2 3,3 1,3 155 12KN-B 22600-32300 34x23,4x10,2 4,4 2 240 12KN-C 32300-51600 34x23,4x10,2 5,6 3,25 390 12KN-D 51600-80600 34x23,4x10,2 6,7 5,2 625

.

Quelle est l'épaisseur d'un visuel electroluminescent pour un stand PVC ?

L'épaisseur de nos visuel EL pour stand PVC est comprise entre 500 et 800 microns en fonction des finitions et couches protectrices appliquées. La majorité de nos visuels est plutôt située entre 700 et 800 microns ce qui correspond à peu de chose près à notre composé de PVC + plastification. Cette correspondance d'épaisseur permet de raccorder les visuels EL avec des visuels classiques avec des raccords discrets.

.

Les visuels Electroluminescents sont ils certifiés ?

Oui, nous disposons des certifications pour des utilisations sur des lieux publics tels que les salons et foires d'exposition. Nos visuels EL disposent de la norme CE, Rohs, LVD, EMC et une garantie M1 contre le feu.

.

Traitement des déchets des visuels EL ?

Nos visuels EL ne comportent aucun matériau polluant dans leur composition. Ils doivent être traités conformément aux conventions internationales et nationales comme des déchets électroniques.
